کنترل پنل اعلام حریق Solution F1-18, VdS no. G 205024, CE 0786-CPR-20907

کنترل پنل اعلام حریق Solution F1-18

کنترل پنل اعلام حریق Solution F1-18, VdS no. G 205024, CE 0786-CPR-20907 دارای پیکربندی اولیه برای 2-6 حلقه می باشد.

control panel Solution F1-6

کنترل پنل Solution F1-6 مدل B01050-00

کنترل پنل Solution F1-6 مدل B01050-00، با VdS no. G 205024, CE 0786-CPR-20907 ، یک کنترل پنل اعلام حریق برای 2-6 لوپ می باشد که دارای 762 آشکارساز/ماژول با پک برق 4.2A/24V (بدون محفظه) است.

کنترل پنل Solution F1-6 مدل B01050-00

اطلاعات فنی

این دستگاه دارای سیستم ماژولار بسیار مدرن بوده و اعلام حریق برای رینگ باس و فناوری limit value می باشد.

این کنترل پنل برای 2 تا 6 حلقه یا 8 تا 24 خط محدود آماده شده است و سازگار با Hochiki CDX، ESP و Apollo Orbis، XP95 و Discovery می باشد.

پیکربندی اولیه شامل:

  • پشتیبانی نرم افزاری برای 6 مدار حلقه، هر کدام با حداکثر 254 شرکت کننده
  • منبع تغذیه 24V/4.2A، کامپیوتر مرکزی و کنترل پنل لمسی با LCD گرافیکی 240*64
  • عملکرد منو محور از جمله کلیدهای عملکرد پویا خودکار
  • 16 زبان را می توان در حین کار تغییر داد
  • اسلات برای 3 کارت حلقه اتوبوس / مقدار محدود
  • رابط برای پانل کنترل آتش نشانی
  • آداپتور برای انبار کلید آتش نشانی
  • کنترل یکپارچه برای حداکثر 3 آشکارساز اصلی مجزا (HFM)
  • 8 کلید ماکرو آزادانه قابل برنامه ریزی
  • 512 گروه آشکارساز قابل برنامه ریزی آزاد
  • حافظه رویداد برای 10000 پیام
  • رابط USB برای برنامه نویسی
  • رابط V.24 برای برنامه نویسی
  • 2 رابط اضافی RS-232
  • رابط اضافی RS-485 (FAT)
  • رابط برای ماژول I قابل درج اختیاری برای انتقال داده از طریق مودم آنالوگ، ISDN یا وب سرور (جدید!!) 4 رله آزادانه قابل برنامه ریزی (30 ولت / 1 آمپر)
  • 3 خط کنترل نظارت شده، هر 24 ولت / 500 میلی آمپر به عنوان مثال.
  • حذف رابط یا عنصر فعال سازی)
  • 16 خروجی O/C دیجیتال، قابل برنامه ریزی
  • 8 ورودی OC با مانیتورینگ مقاومت (شکستگی سیم)، آزادانه قابل برنامه ریزی
  • 3 خروجی اپتوکوپلر

داده های تکنیکی کنترل پنل Solution F1-6 مدل B01050-00

  • ولتاژ شبکه: 230 ولت AC، 50/60 هرتز
  • ولتاژ کاری: 24 ولت DC
  • حلقه ها / خطوط خار: 2 – 6 / 8 – 24
  • منبع تغذیه: 4.2 آمپر
  • ظرفیت باتری: حداکثر 26 آه / 24 ولت
  • کلاس حفاظت: IP 40
  • وزن: تقریباً 16.7 کیلوگرم با بدنه A1

گواهینامه ها

VdS no.: G 205024
CE certificate: 0786-CPR-20907

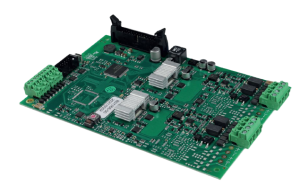

لوپ کارت کنترل پنل NSC با پروتکل آپولو هوچیکی

لوپ کارت کنترل پنل NSC با پروتکل آپولو هوچیکی

در مطلب قبلی به بررسی لوپ کارت های REDUNDANT پرداختیم. در این مطلب قصد داریم تا جدید ترین لوپ کارت که لوپ کارت کنترل پنل NSC با پروتکل آپولو هوچیکی می باشد را بررسی نماییم.

لوپ کارت کنترل پنل NSC با پروتکل آپولو هوچیکی

درباره این لوپ کارت NSC

همانطور که گفته شد،لوپ کارت کنترل پنل NSC با پروتکل آپولو هوچیکی ، آخرین لوپ کارت از سری لوپ کارت NSC می باشد که از سوی این شرکت برای کنترل پنل های سری Soloution F1 معرفی شده است.

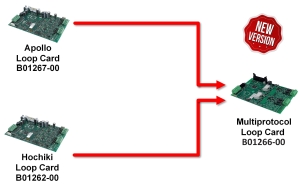

لوپ کارت های قبلی NSC  به صورت مولتی پروتکل طراحی و تولید شدند اما این لوپ کارت به صورت مولتی پروتکل طراحی شده که  قابلیت پشتیبانی از پروتکل های Core ، Soteria ، XP95  و Discovery تجهیزات اعلام حریق شرکت APOLLO و پروتکل ESP شرکت HOCHIKI را دارد.

به خاطر وجود  این ویژگی انعطاف پذیری سیستم افزایش پیدا کرده و همچنین امکان تغییر پروتکل این لوپ کارت بدون نیاز به تعویض آن و فقط  به واسطه تغییر دادن  نرم افزار کنترل پنل NSC به راحتی قابل انجام است.

مشخصات

این لوپ کارت دارای گواهینامه VdS G205024 می باشد. جریانی که در حالت عادی مصرف می کند ۶۲.۳ میلی آمپر بوده. و حداکثر جریان موجود در هر لوپ آن ۴۰۰ / ۴۵۰ میلی آمپر می باشد.

وزن و ابعاد این لوپ کارت NSC  نیز به شرح زیر است:

وزن ۱۲۰ گرم
ابعاد ۱۷۰ طول × ۱۱۰ عرض × ۲۰ ارتفاع

ویژگی های فنی

هر کارت در این محصول شامل دو لوپ با قابلیت اتصال حداکثر ۱۲۷ تجهیز در هر لوپ و حداکثر طول هر لوپ برابر ۳۵۰۰ متر  می باشد.

این لوپ کارت  قابلیت آدرس دهی خودکار ( فقط باپروتکل Hochiki ESP و تجهیزات Apollo Soteria) و همچنین قابلیت نمایش پارامتر های کامل تر تجهیزات متصل به کنترل پنل را داشته و

دارای ۸ خروجی هشدار قابل برنامه ریزی می باشد.

پروتکل های  Hochiki-ESP و Apollo-Core ، Soteria ، XP95 ، Discovery در این لوپ کارت پشتیبانی می شوند.

لوپ کارت کنترل پنل NSC با پروتکل آپولو هوچیکی





لوپ کارت REDUNDANT

در این مطلب به بررسی یکی دیگر از کارت های کنترلر پنل NSC به نام لوپ کارت REDUNDANT این می پردازیم.

این کارت یکی از انواع لوپ کارت هاست که در این پست به صورت تخصصی به بررسی آن پرداختیم.

توضیحات لوپ کارت REDUNDANT

این سری مشابه سایر لوپ کارت ها می باشند با این تفاوت که در این نوع کارت ها از دو میکروپروسسور، حافظه رم و حافظه سیستم عامل استفاده شده تا هیچ گاه اشتباهی در کار صورت نگیرد.

به عنوان لوپ کارت برای “Solution F1” با 2 حلقه / 8 stub lines و علاوه بر اینها دارای 100٪ افزونگی می باشد. این یعنی میکرو پردازنده، رم و حافظه سیستم عامل در این کارت دو برابر شده است. بنابراین در صورت خرابی ریز پردازنده هیچ خرابی به وجود نخواهد آمد.

لوپ کارت REDUNDANT
